Unex Trut 60® permite construir pórticos y semipórticos de hasta tres niveles. Esta nota presenta las configuraciones posibles e incorpora los enlaces al nuevo documento técnico y a los vídeos de montaje.
Con seis décadas como especialista en la fabricación de sistemas aislantes de gestión de cableado, Unex ofrece una nueva solución orientada a entornos industriales. Se trata del sistema modular de soportes aislantes Unex Trut 60®, que permite construir pórticos y semipórticos de hasta tres niveles, con instalación en suelo, techo, pared o en configuraciones mixtas. En todos los casos, mantiene altos estándares de durabilidad, resistencia mecánica y seguridad eléctrica, sin necesidad de puesta a tierra.
Unex Trut 60® está diseñado para soportar los sistemas de Bandejas aislantes 66 y Bandejas de escalera aislantes 67 a plena carga, lo que significa que los clientes pueden llenar de cables las bandejas Unex con tranquilidad: han sido probadas para resistir la carga de todos los cables que caben en la sección útil y soportar sin rotura un 70% más de dicha carga.
La instalación es rápida y fiable, siempre que se sigan unas instrucciones claras. Su diseño modular permite una gran variedad de configuraciones, lo que facilita su adaptación a distintos escenarios. Para acompañar a sus clientes en este proceso, Unex pone a disposición vídeos con el montaje paso a paso —uno para pórticos desde techo y otro para pórticos desde suelo—, además de un nuevo documento técnico descargable que detalla todas las configuraciones posibles.
Tipos de montajes posibles con Unex Trut 60®
El documento técnico de Unex Trut 60® recoge las diferentes opciones de montaje disponibles con esta gama. Todas ellas están basadas en el raíl aislante 60 de sección 50×50 mm, que actúa como base para la construcción de estructuras. Los Conectores fijos y variables permiten configurar tanto pórticos como semipórticos en distintas orientaciones.
Cada proyecto es único y requiere soluciones específicas. Por eso, el sistema Unex Trut 60® ofrece diversas opciones de montaje:
- Montaje pórtico a pared
Directamente a pared o sobre el Raíl aislante para instalaciones en varias capas.

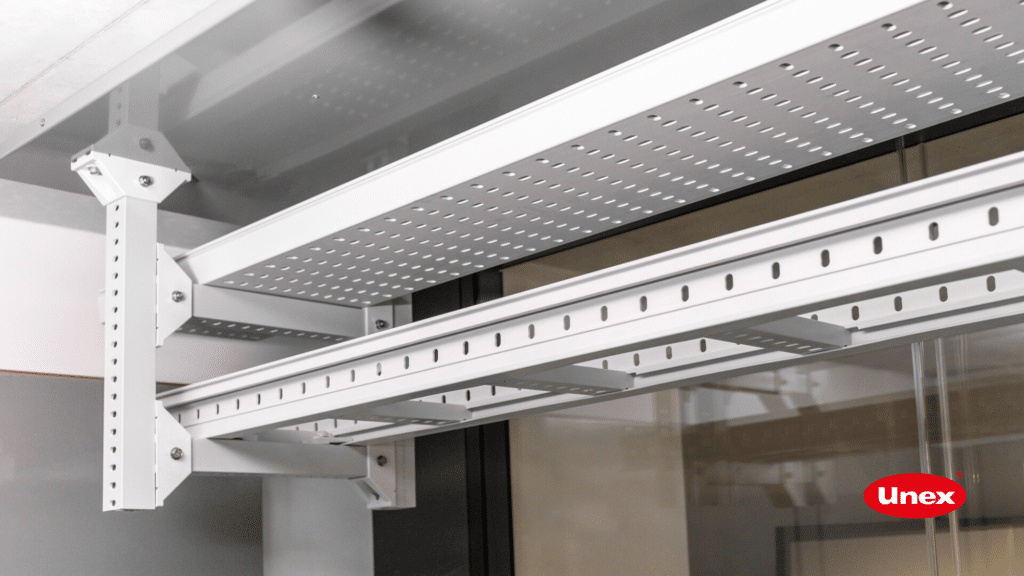

- Montaje pórtico a techo [vídeo]
Desde el techo con varilla roscada para montajes simples o construcción de pórticos de hasta tres niveles, gracias a los conectores fijos y el raíl aislante 50×50. Mira el vídeo aquí.

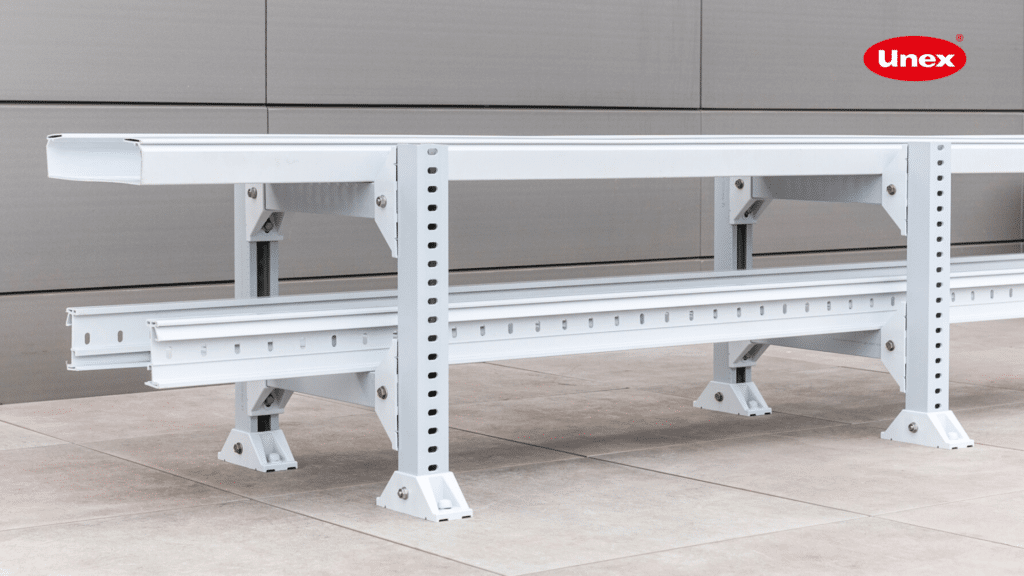

- Montaje pórtico a suelo [vídeo]
Construcción de pórticos desde suelo y hasta tres niveles de bandeja, gracias a los Conectores fijos y el Raíl aislante 50×50. Puedes mirar el detalle en este vídeo. Mira el vídeo aquí.
- Montaje mixto
Construcción de semipórticos desde techo o suelo a pared, también hasta tres niveles con Conector fijo. Disponen de Conector variable para paredes abovedadas.
Todos estos tipos de montaje permiten una gran flexibilidad y adaptabilidad a las necesidades específicas de cada proyecto,

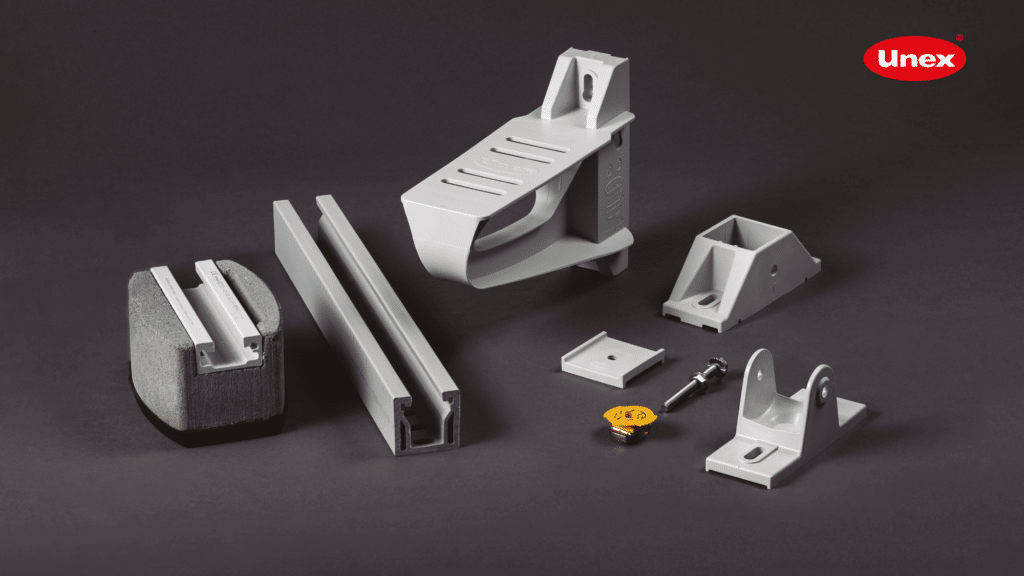

Aplicaciones y componentes del sistema
El sistema Unex Trut 60® es ideal para una amplia variedad de instalaciones de bandejas. Está compuesto por una serie de elementos diseñados para trabajar de forma conjunta y ofrecer una solución segura, duradera y rentable.
- Soportes horizontales aislantes 60
- Raíl aislante 60
- Conector fijo aislante 60
- Conector variable aislante 60
- Bloqueo raíl aislante 60
- Tuerca raíl 60
- Tornillos con tuerca 66
Descarga el documento técnico de la gama para conocer todos sus detalles.
Suscríbete al YouTube de Unex y revisa todos sus nuevos vídeos semanalmente.
